控制什么是？一种旨在接近目标值并保持稳定状态的思维方式

制御とは、対象となるものの状態を確認しながら、 目的とする状態へ近づけたり、その状態を維持したりすることです。

温度を例にすると、40℃のお湯を作っても、 周囲へ熱が逃げれば温度は次第に下がります。 そこで現在の温度を確認し、40℃より低ければ加熱し、 高くなれば加熱を弱める、といった調整を行います。

このように、 「どの状態にしたいのか」と 「現在どうなっているのか」を比較し、 その差を小さくするために操作することが制御の基本です。

制御には「目標」がある

制御を考えるときには、まず目的とする状態があります。 温度制御なら、炉内を800℃に保つ、 液体を60℃まで加熱する、 あるいは決められた温度変化に沿って製品を加熱するといった目標があります。

単にヒータをONにすることが制御なのではありません。 「何℃にしたいのか」「どのような温度変化にしたいのか」といった 目標に対して、現在の状態を確認しながら操作することが重要です。

制御は身近なところでも使われている

制御は産業設備だけの特別な技術ではありません。 エアコンは室温を設定温度へ近づけ、 冷蔵庫は庫内温度を一定の範囲に保ちます。 給湯器や炊飯器などにも温度を調整する仕組みがあります。

産業分野でも基本的な考え方は同じです。 ただし、製造工程では求められる温度範囲や精度、 設備の大きさ、温度変化の速さなどが異なるため、 それぞれの対象に適した制御が必要になります。

人が温度計を確認しながらヒータの出力を変えることも制御です。 しかし、製造設備では長時間にわたって温度を維持したり、 状態の変化に応じて繰り返し操作したりする必要があります。

手動制御と自動制御の違い

手動制御では、人が現在の状態を確認し、必要な操作を判断します。 たとえば、温度計を見て温度が低いと判断し、 ヒータの出力を上げるといった操作です。

自動制御では、この判断と操作を調節計などが行います。 温度センサから得られた測定値と目標値を比較し、 その差に応じてヒータなどへの操作量を変更します。

「測る・比べる・操作する」を繰り返す

自動制御の基本的な流れは、 「目標を設定する → 現在の状態を測る → 目標と比較する → 必要な操作を決める → 対象を操作する → もう一度測る」 という循環です。

重要なのは、1回操作して終わりではないことです。 操作によって対象の状態が変化するため、その結果を再び測り、 必要に応じて次の操作を行います。

SV・PV・MVとは

たとえばSVが200℃、PVが180℃なら、 現在の温度は目標より20℃低い状態です。 制御装置は、このような目標と現在の状態との関係をもとに、 どの程度操作するかを決めます。

フィードバック制御では、操作した結果として対象がどう変化したかを測定し、 その結果を次の操作へ反映します。

現在の状態を見ながら操作する

温度制御なら、 「ヒータを操作する → 温度が変化する → 温度を測る → 設定温度と比較する → 次の操作量を決める」 という動作を繰り返します。

現在温度が低ければ加熱を強め、 目標に近づけば加熱を弱めるなど、 状態に応じて操作を修正していきます。

フィードバック制御では何を見ているのか

基本となるのは、SVとPVの差です。 この差は「偏差」と呼ばれます。

偏差が大きければ目標から大きく離れており、 偏差が小さくなれば目標へ近づいていることが分かります。 実際の制御では、現在の偏差だけでなく、 偏差がどの程度続いているか、どのくらいの速さで変化しているか といった情報も利用できます。

フィードフォワード制御との違い

フィードバック制御が「結果を見て修正する」考え方なのに対し、 フィードフォワード制御は、制御結果へ影響する変化を捉え、 その影響が現れる前に操作する考え方です。

たとえば、加熱している設備へ冷たい材料が投入されれば、 温度が下がることが予想できます。 温度が実際に下がってから対応するのではなく、 材料の投入などを捉えて先回りして操作するのが フィードフォワードの考え方です。

実際の設備では、対象や目的に応じて フィードバック制御などと組み合わせて利用されます。

PID制御は、フィードバック制御を実現する代表的な方法です。 P（比例）、I（積分）、D（微分）の3つの働きを組み合わせ、 目標値と現在値の関係から操作量を決めます。

PIDは代表的なフィードバック制御

単純に「設定温度より低ければ加熱する」という制御だけでは、 設定値付近で温度が上下したり、 目標値とのわずかな差が残ったりすることがあります。

PID制御では、現在の偏差だけでなく、 偏差の積み重なりや変化の傾向も利用して操作量を決めます。

P・I・Dはそれぞれ何をしているのか

ここではPIDを「現在の差」「差の積み重なり」 「変化の速さ」を利用して制御する方法として捉えておくと、 その後の理解につながります。

什么是PID控制？P·I·D的工作原理及温度控制的基础知识

産業用の温度制御では、調節計だけで温度を制御しているわけではありません。 現在の温度を測る機器、必要な操作量を判断する機器、 実際に加熱・冷却する機器などが組み合わされて一つの制御系を構成します。

温度センサで現在の温度を測る

まず必要なのが、現在の温度を知ることです。 熱電対や測温抵抗体などの温度センサを使って、 制御対象の温度を測定します。

ここで得られる値がPVとなります。 正しい温度を測れていなければ、 その値をもとに行う制御も適切には行えません。

調節計が操作量を決める

調節計は、設定されたSVと温度センサから得られたPVをもとに、 必要な操作量を決めます。 PID制御を使用する場合には、設定されたPID定数などに基づいて MVを算出します。

ヒータや冷却装置を操作する

調節計が操作量を決めても、それだけでは設備の温度は変わりません。 実際にはヒータ、バルブ、冷却装置などを動かす必要があります。

電気ヒータを使用する設備では、 調節計からの信号を受けてサイリスタレギュレータなどが ヒータへの電力を調整する構成があります。

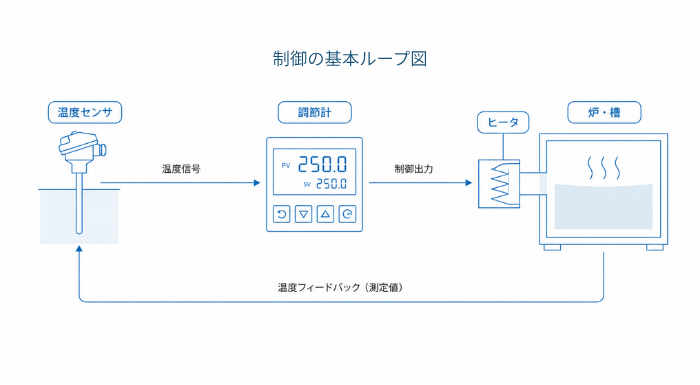

つまり、 温度センサ → 調節計 → 操作機器 → ヒータなど → 制御対象 → 温度センサ という循環によって温度制御が成立します。

SVを200℃に設定したからといって、 PVが一直線に200℃まで上昇し、 そこで完全に止まるとは限りません。

温度制御では、制御方式だけでなく、 設備や対象物が持つ熱的な特性が大きく影響します。

熱容量が大きいと温度が変わりにくい

対象物や設備によって、温度を変化させるために必要な熱量は異なります。 大量の材料や大きな炉などは温度が変化するまで時間がかかる一方、 一度温まると温度が下がるまでにも時間がかかります。

応答遅れやむだ時間がある

ヒータへの出力を変更しても、 その瞬間に測定位置の温度が変わるわけではありません。 ヒータから対象物へ熱が伝わり、 さらにその変化をセンサが捉えるまでには時間がかかります。

操作してから影響が現れるまでの遅れが大きい設備では、 温度がまだ低いからといって加熱を続けると、 その後に温度が上がりすぎることがあります。

センサの位置によって測定値が変わる

設備内の温度は、すべての場所で同じとは限りません。 ヒータの近く、対象物の近く、外気の影響を受ける場所などでは 異なる温度を示すことがあります。

そのため、「どこの温度を制御したいのか」を考えて 測定位置を決める必要があります。

外乱や負荷変動がある

扉の開閉、材料の投入、流量の変化、周囲温度の変化などによっても 制御対象の温度は変化します。 このような制御系の外部から加わる影響を「外乱」と呼びます。

同じPID定数を使用していても、 設備の運転条件や負荷が変化すれば、 温度応答が変わることがあります。

ヒータや操作機器にも限界がある

制御がうまくいかない原因がPID定数にあるとは限りません。 必要な加熱量に対してヒータ能力が不足していれば、 PID定数を変更しても十分な速度で温度を上げることはできません。

また、操作機器の特性や能力も制御結果に影響します。 「温度が安定しない＝PID設定が悪い」と決めつけず、 制御系全体を見ることが重要です。

制御の良し悪しは、 「最終的に設定温度へ到達したか」だけでは判断できません。 温度が時間とともにどのように変化したか、 つまり制御応答を見る必要があります。

上升

制御を開始してから、温度が目標値付近へ到達するまでの変化を見ます。 生産設備では、温度を安定させるまでに必要な時間が 生産性にも関係することがあります。

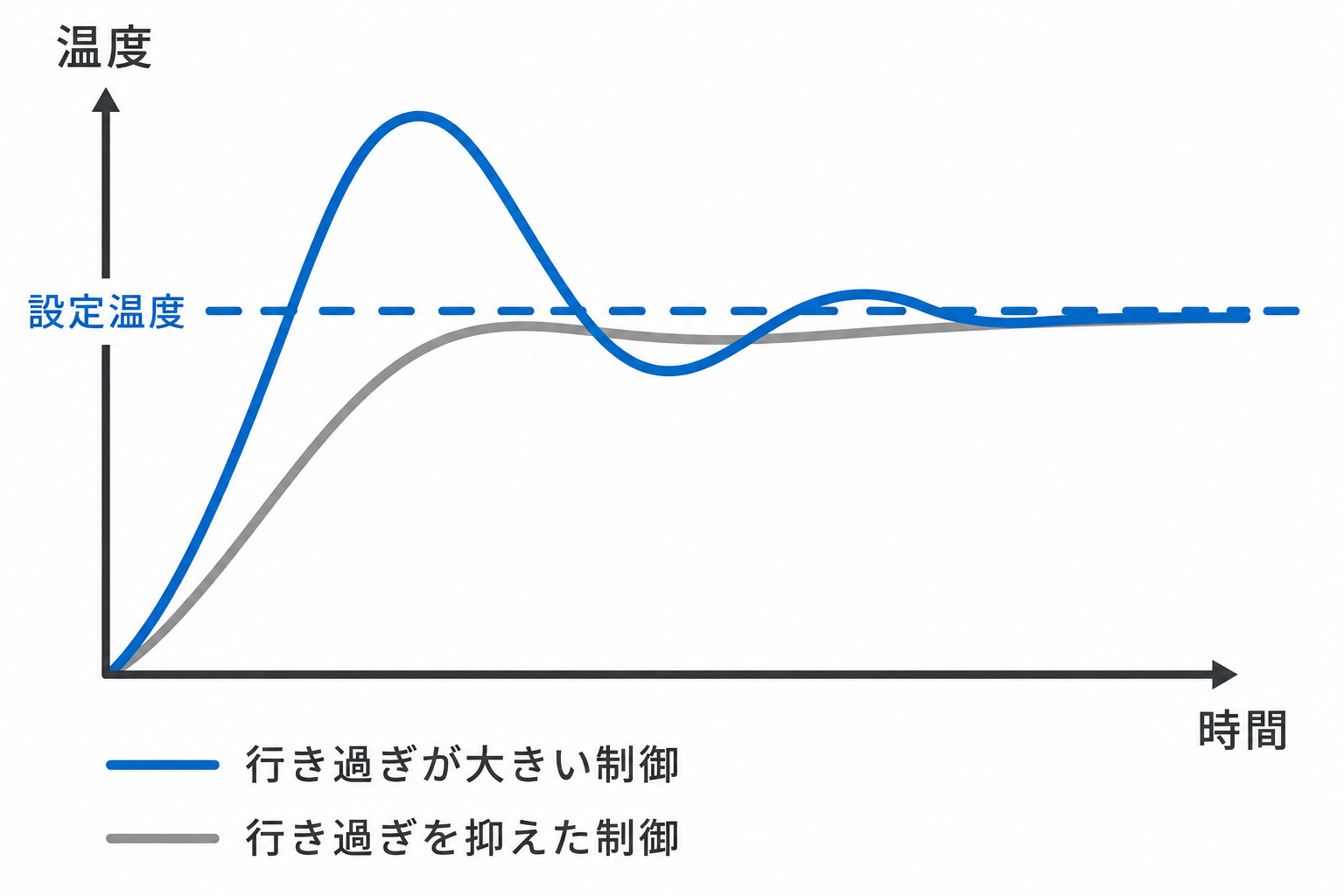

超出

PVがSVを一時的に超える現象です。 たとえばSVが200℃なのに、 一度210℃まで上昇してから200℃付近へ戻るような応答です。

対象によっては、温度が一時的に高くなること自体が 問題になる場合があります。

鸭舌草

PVがSVの周辺で周期的に上下し続ける状態です。 設定値付近まで到達していても、 温度変動が大きければ安定した制御とはいえない場合があります。

整定时间

制御を開始してから、PVがSV付近の安定した状態へ落ち着くまでの時間です。 単に最初に設定値へ到達するまでの時間だけではなく、 その後安定するまでを見ることが重要です。

偏移修正

这是即使在控制稳定后，SV 和 PV 之间仍然存在的稳态差异。

こうした制御応答を見ることで、 「もっと速く温度を上げたい」 「オーバーシュートを抑えたい」 「ハンチングを小さくしたい」 といった改善したい内容を整理できます。

PID制御は広く使われていますが、 すべての制御上の問題をPID定数の変更だけで解決できるわけではありません。 設備の構成や外乱の種類などによっては、 別の制御方法や複数の制御を組み合わせる方法を検討します。

PIDだけで対応できるとは限らない

温度が安定しない場合、 まずセンサ、操作機器、ヒータ能力、設備状態、外乱などを確認する必要があります。 そのうえで、単一のPID制御では目的とする応答を得にくい場合には、 制御系そのものの構成を検討します。

複数の制御ループを組み合わせるカスケード制御

カスケード制御は、複数の制御ループを組み合わせる方法です。 たとえば、制御したい場所とヒータが離れており、 ヒータ側の変化が目的とする場所へ伝わるまで時間がかかる場合などに、 二つの測定値を利用して制御する構成が考えられます。

什么是串级控制？它是一种利用两个控制回路来稳定温度的机制。

外乱を先回りして補正するフィードフォワード制御

材料投入や流量変化など、 温度へ影響する変化を測定できる場合には、 その情報を利用して先回りして操作する方法もあります。 これがフィードフォワード制御です。

フィードバックと対立する方式ではなく、 目的によって組み合わせて利用されます。

CHINO独自のZ制御という考え方

温度制御では、早く設定温度へ到達させることと、 オーバーシュートを抑えて安定させることの両方が 求められる場合があります。

CHINOでは、こうした温度制御に対する独自の取り組みとして 「Z制御」を開発しています。 Z制御は、ザゼンソウの発熱・温度調節に関する研究を背景として 生まれた温度制御技術です。

本ページでは制御方式の一つとして位置づけるにとどめ、 研究背景、制御の考え方、PID制御との違いについては 専用ページで詳しく解説します。

什么是 Z 型控制？这是 Chino 公司独有的温度控制技术，源于对臭菘的研究。

制御の基本を理解したら、 知りたい内容に合わせて各テーマの詳しい解説へ進んでください。

安定した温度管理を実現するには、 制御だけを考えればよいわけではありません。

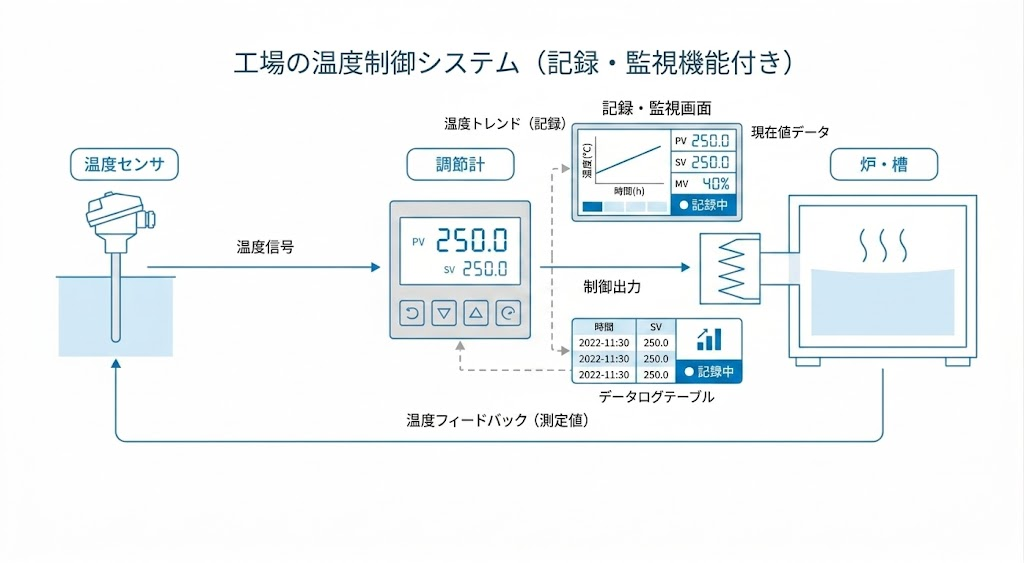

制御の前には「正しく測る」ことが必要です。 制御した結果が適切だったかを確認するには、 「監視・記録」も必要になります。 さらに、長期間にわたって測定値の信頼性を維持するには、 「校正」も関係します。

CHINOでは、温度を 「計測 → 制御 → 監視・記録 → 校正・Service」 という一連の流れで捉えています。

温度が安定しないときに制御設定だけを見るのではなく、 正しく測れているか、適切に制御できているか、 結果を監視・記録できているか、 測定値の信頼性を維持できているかという 温度管理全体から考えることが重要です。
