1.什么是温度传感器?

将温度作为电信号处理的入口

温度传感器是一个统称，指的是能够检测物体、空气、液体、设备等温度并将其转换为可用于显示、记录、监测和控制信号的装置和元件。在工厂和研究机构中，不仅需要测量温度，还需要记录测量值、监测异常情况，并根据需要将这些信息用于控制和校准。

接触式和非接触式的区别

本页重点介绍接触式温度测量，即传感器与被测物体接触以确定其温度。如果您想在不接触物体的情况下确定其表面温度，可以选择非接触式方法，例如红外温度仪和热成像仪。

2. 热电偶和热电阻区别

热电偶和热电阻都是接触式温度传感器，但它们的温度检测原理不同。这种差异会影响它们的温度范围、精度、响应速度、接线方式和校准要求。

看看温度测量的机制和正确测量的想法

3.热电偶基础

热电偶用热电动量测温度

热电偶利用连接不同金属的特性，并在触点产生温差时产生微小电压。这种现象称为塞贝克效应，通过产生的电动势和参考触点的温度来计算温度测量点的温度。

代表性的种类和区别使用

热电偶的类型包括K、J、T、E、N、R、S和B。K热电偶通常用于通用，T热电偶是考虑低温和耐湿性的场景，R·S·B是高温炉等的候选者。实际选择不仅包括温度范围，还包括环境、保护管道、响应速度和耐用性。

接地型、非接地型、露出型

如果您想详细了解热电偶的类型和结构，如何选择，补偿导线，老化和校正，什么是热电偶?请参阅原理、种类、构造、选择方法。

4.热电阻的基本原理

热电阻通过测量电阻的变化来测量温度。

热电阻利用金属电阻随温度变化的特性进行测量。典型的例子包括铂基电阻温度计Pt100和Pt1000，它们适用于相对高精度和稳定性强的测量。这些温度计可用于质量控制、研发、设备监控和校准等领域。

2线式、3线式、4线式的区别

注意自我发热

由于热电阻是通过向其施加测量电流来读取电阻值的，因此在某些情况下，电阻元件本身可能会产生少量热量，从而导致测量误差。因此，检查测量电流、安装条件以及与被测物体的热耦合情况至关重要。

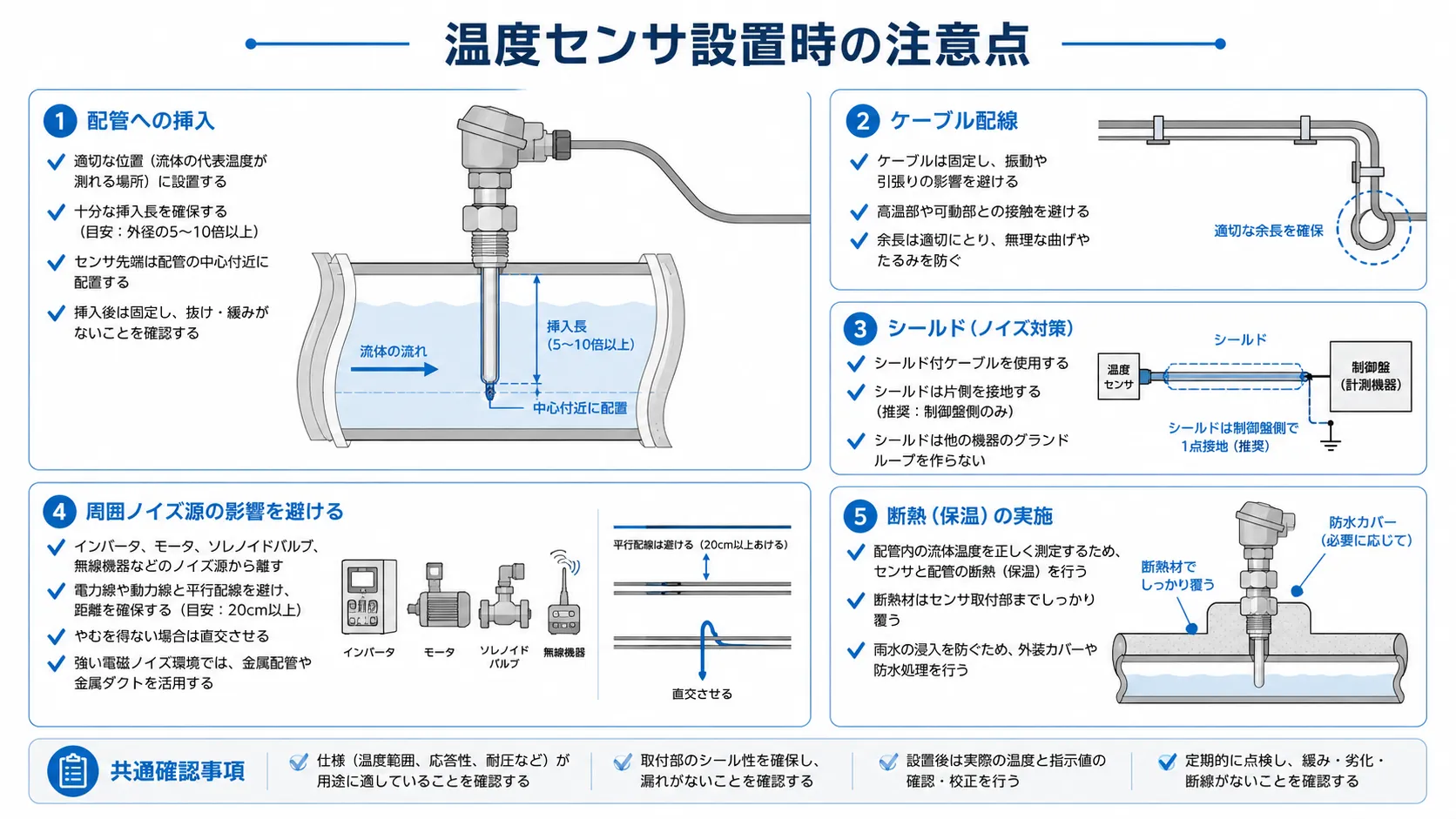

5.安装和布线引起的错误和对策

温度传感器的测量值不仅取决于传感器的类型。与物体的热接触、位置、保护管道、布线和周围环境都会影响测量结果。

有关安装温度传感器的详细信息，请参阅正确安装温度传感器。

6.不同用途的温度传感器选择方法

在选择温度传感器时，不应仅仅决定使用热电偶还是热电阻；还应考虑被测物体、温度范围、响应速度、环境和校准要求。

7.检查、校正的想法

检查和校正的目的不同。

检验是验证传感器和测量仪器是否正常工作的过程。校准是将测量结果与可靠标准进行比较并确定差异程度的过程。在关键过程中，可能不仅需要检查传感器本身，还需要检查显示、记录仪、转换器和线路。

校正周期根据使用条件而变化

在高温、振动、腐蚀性环境、频繁拆卸和需要审计的过程中，定期检查传感器的老化和偏差非常重要。校正周期根据公司内部标准、规格要求、过去的校正结果、使用环境来决定。

8.温度传感器选定前的检查表

在选择温度传感器之前，通过组织以下项目，可以更轻松地进行产品选择和咨询。

9.CHINO的温度传感器和相关信息

Chino 提供一系列与温度测量相关的产品和服务，包括热电偶、热电阻、专用温度传感器、温度校准设备和校准服务。选择温度传感器时，不仅要考虑测量点，还要考虑记录、监控、控制和校准等因素，这将有助于您构建满足特定需求的配置。

常见问题

选择您想了解的问题，即可查看下方答案。您可以查看热电偶和热电阻温度计的基础知识、接线和故障排除以及维护和检查。

常见问题解答正文

参考信息

• 有关热电偶、热电阻和校准的详细信息，请参阅各产品的规格、说明手册、适用标准和公司内部标准。
• 本页面利用人工智能辅助进行设计考量并生成部分图像。内容基于公开信息和株式会社千野的产品和服务信息。产品规格、校准范围和支持条件可能会有所变更，因此在考虑实施时，请务必查看最新的产品和服务信息。
