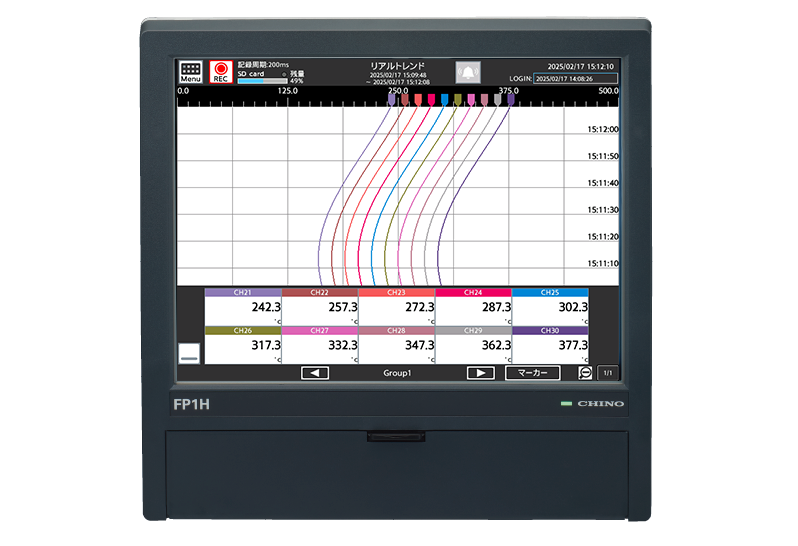

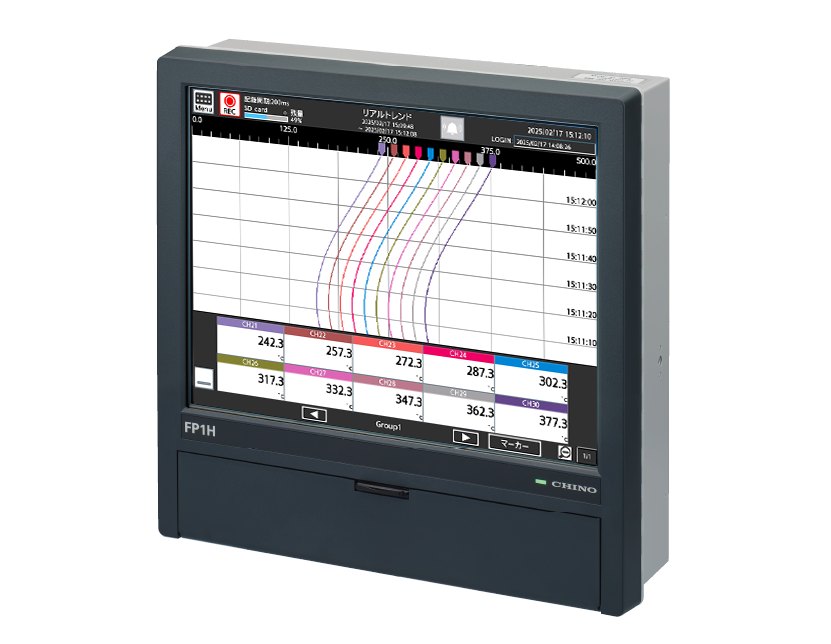

“面板记录仪FP”是记录仪。传感器连接到 FE 系列等数据记录器进行测量，然后通过以太网将数据传输到 FP。FP 随后负责数据的图表绘制和其他可视化处理。
此外，它还具有在录制停止后或内存达到最大容量时自动将数据传输到服务器功能，以及在输入端和FP端双重数据存储，从而确保完全防止数据丢失。
例如，它适用于中小型设施，例如热处理设备的集中管理以及制药和食品工厂的远程监控。

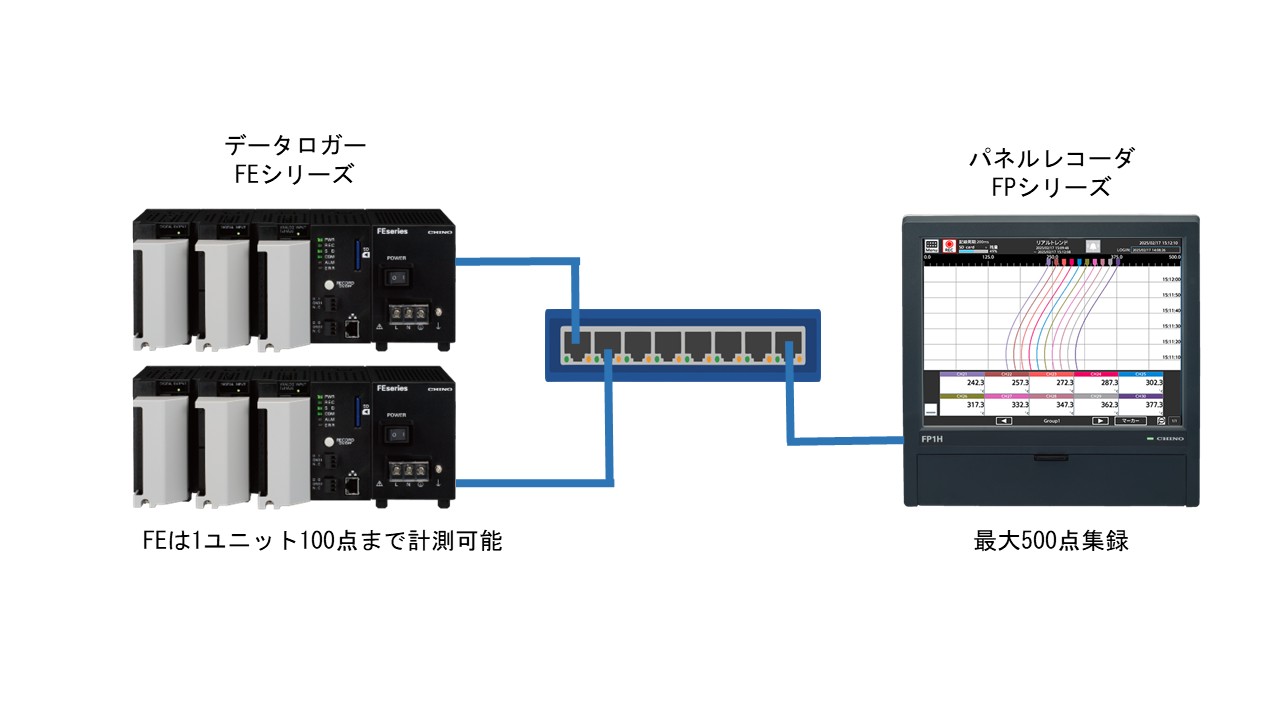

数据记录器 FE 在一个单元中最多可输入和记录 100 个点。通过集线器将多个 FE单元和 FP 连接到局域网，一台设备最多可监控 500 个点。
如果现场与面板记录仪FP 的安装地点相距甚远，则无需远距离布线热电偶或其他信号，即可监控多点数据。

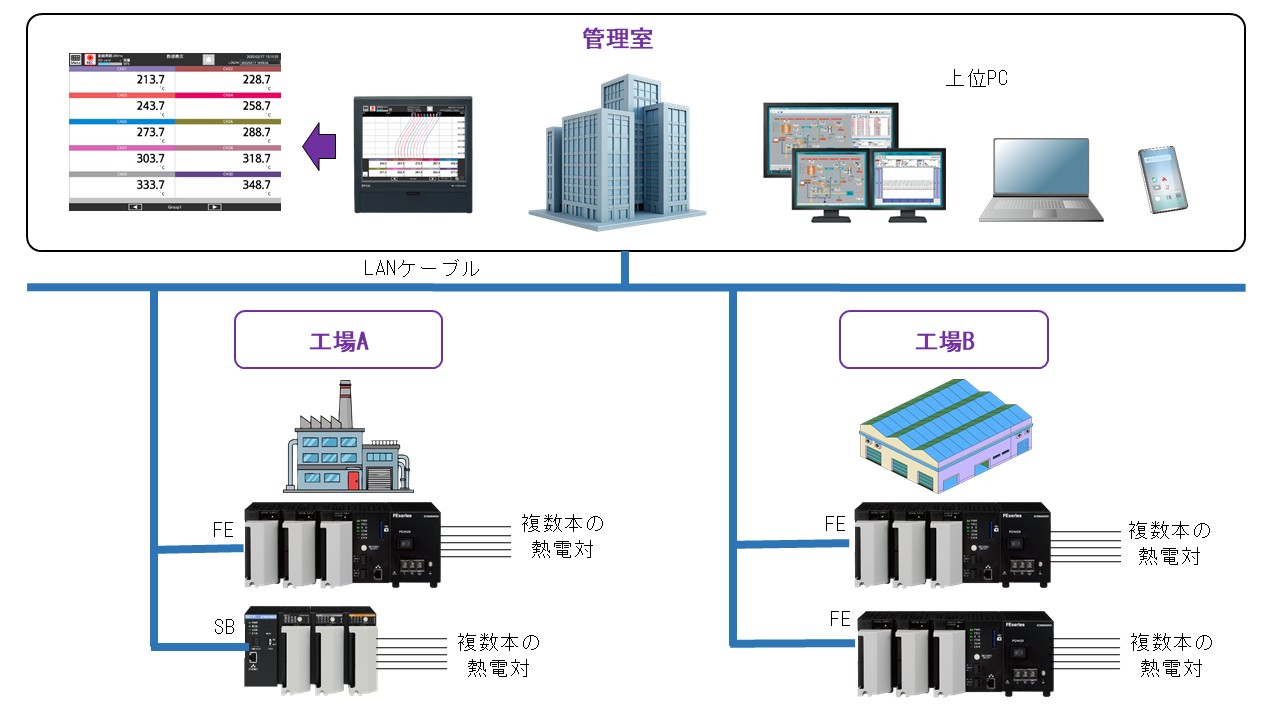

在下面的示例中，A 工厂和 B 工厂各有若干温度测量点，工厂仅限于数据记录器和模块调节器。从每个数据记录器或模块调节器，通过以太网，只需一个面板记录仪，就能在办公室监控 A 厂和 B 厂的所有测量数据。这意味着唯一的长距离布线就是局域网电缆。
| 形式 | 说明 |
|---|---|
| FP1H00A-000-NNN | 大尺寸显示（12.1英寸） 一个数字输出 以太网通信 电源：100-240V 交流电 |
| 录制通道数量 | 最多 500 个通道 |
|---|---|
| 内部内存容量 | 内置SD卡（多种数据存储）700MB 电池供电的 SRAM（用于存储各种设置数据）1MB 内存（日志数据）64MB |
| 外部内存 | SD卡 (随附) 512MB |
| 外部记录介质 | SD卡、USB内存 |
| 最大容量 | 32GB |
| 计算通道数量 | 最多 150 个通道 |
| 运算类型 | 算术运算/比较运算/逻辑运算/一般算术函数/通道数据运算等。 |
| 显示 | 12.1英寸TFT彩色液晶屏 |
| 警报 | 每个通道最多有 4 个报警（上限、下限、上限差值、下限差值）。 |
| DO (数字输出) | 1点 (光栅输出) |
| 额定电源电压 | 100~240V AC(±10%) |
| 通信传输速率 | 100BASE-TX |
| 通信功能 | 高层通信（服务器），低层通信（客户端） |
| 通信协议 | Modbus/TCP、FTP、FTPS、SMTP、SMTPS |
| 并发连接数 | 更高层通信（服务器）：2 个单元/1 个端口 底层通信（客户端）：31 个设备/1 个端口 |
| 外径尺寸 (宽×高×深) | 288mm × 288mm × 77.3mm |
| 最大功耗 | 25VA(100V AC)/35VA(240V AC) |
| 质量 | 約3.5kg |
